Sistema de Análisis de Limpieza Técnica VDA 19 para Autopartes

Instrumentos profesionales, estandarización

Proceso de análisis basado en ISO16232, VDA19

Sistema de prueba de tamaño de partículas de alto rendimiento

Resultados de prueba rastreables, generar resultados e informes

Operación simple, captura imágenes rápidas y eficientes

Compensación automática, cada imagen es clara, navegación fluida

Se utiliza en las industrias de autopartes, aeroespacial y de lubricación hidráulica.

Satisfaga a Volkswagen, BMW, GM, Ford y otros fabricantes de automóviles importantes

  • detalle del producto
  • video

Sistema de análisis de limpieza técnica CA45

Sistema de inspección de limpieza técnica de alto rendimiento

Aplicaciones

Sistema de análisis de limpieza técnica CA45 Cumplimiento total de los requisitos de VDA 19.1-2015, ISO 16232, ISO4406 e ISO 4407, QV11111 y estándares definidos por el cliente. Tecnología de polarización óptica adoptada, gire manualmente el dispositivo de polarización, las propiedades de reflexión del brillo metálico de todos los contaminantes en todo el filtro se pueden determinar mediante dos escaneos. Al mismo tiempo, de acuerdo con la definición morfológica de fibra en VDA19.1 (longitud de estiramiento/diámetro máximo del círculo inscrito>20, diámetro máximo del círculo inscrito≦50 micras), la clasificación y clasificación de los siguientes cuatro tipos de partículas puede ser rápidamente y se completa automáticamente en unos minutos. Medición del tamaño: partículas reflectantes, fibras reflectantes, partículas no reflectantes, fibras no reflectantes.

Características

Microscópico óptico HD

Adopte HD Microscopic con una gran relación de zoom, el cuerpo del zoom es ajustable de 0,75 a 4,5X y la ampliación total es ajustable de 7,5 a 45X, adecuada para pruebas de impurezas superiores a 15 micrones; Cámara digital CMOS a color de 5 MP, tamaño de píxel de 2,2 × 2,2 μm, que cumple con los requisitos de al menos 10 píxeles dispuestos en la longitud máxima de partículas especificada en las normas VDA19.1-2015 e ISO 16232-2007;

Plataforma de escaneo de alta precisión

Usando una plataforma de escaneo eléctrico de dos ejes de alta precisión y un sistema de enfoque automático de alta precisión (opcional), el enfoque automático de una tecla de la membrana del filtro se puede usar para hacer que la precisión del escaneo sea más precisa, hacer que la prueba sea uniforme y el El software inteligente de análisis de limpieza puede tomar fotografías automáticamente, enfoque automático, escaneo de control automático, identificación y análisis automáticos para garantizar que las partículas no se pasen por alto o se juzguen erróneamente, y que la eficiencia de las pruebas sea alta;

El proceso automático de inspección y análisis escanea automáticamente toda la muestra (generalmente papel de filtro), toma fotografías automáticamente, reconoce, cuenta y analiza partículas automáticamente, verifica automáticamente la limpieza y genera automáticamente informes de análisis profesionales;

Control automático del ratón de tres ejes X\Y\Z

Alcance máximo 70×70mm*50mm

Velocidad máxima 120 mm/s

Cámara digital

Color verdadero HD, HD, alta resolución, alta respuesta dinámica, interfaz USB3.0 de alta velocidad, adquisición en tiempo real y captura simultánea de imágenes; admite operaciones de entrada y visualización en chino e inglés; e incluyen una interfaz con el microscopio, física efectiva de 5MP.

Fuente de luz polarizada automática interna (opcional)

Con un controlador de fuente de luz digital dedicado, el software controla automáticamente la luz normal y la luz polarizada, establece automáticamente el brillo de la fuente de luz, escanea el filtro una vez y realiza la identificación de partículas reflectantes metálicas y no metálicas. Bajo consumo de energía, LED de alto brillo, vida útil de hasta 20.000 horas, libre de mantenimiento de por vida.

La interfaz de operación simple e inteligente, el rango de escaneo y el modo de polarización automático o manual se pueden configurar en el software.

Múltiples estándares de prueba

Admite múltiples estándares nacionales e internacionales: incluidos ISO4406, ISO4407, ISO16232, NAS1638, VDA19, GB/T 20082, GB/T 14039, etc.;

se pueden ingresar estándares para pruebas automáticas de limpieza y tamaño de partículas; se pueden realizar estadísticas de fibra; El sistema actualiza periódicamente los últimos estándares.

Muestra de escaneo y configuraciones diversificadas

Admite áreas de escaneo de varias formas: área rectangular, área circular, etc., admite múltiples rutas de escaneo para satisfacer las necesidades de varias aplicaciones;

Auto-captura, posicionamiento y remake retrospectivo

Captura automática en el proceso de escaneo, guardado automático, el progreso es visible en tiempo real; la información de la foto se guarda en la base de datos y simplemente para consultar;

Y la información y las imágenes de la muestra se pueden cifrar para evitar la visualización y modificación no autorizadas. Proporciona la función de visualización y verificación de las imágenes del campo de visión, que puede realizar las funciones de Posicionamiento de retroceso, vista de punto fijo o volver a fotografiar cada campo de visión.

Innovadora tecnología de luz polarizada automática, escaneando el filtro una vez, realiza la identificación de partículas reflectantes metálicas y no metálicas

El sistema de prueba de limpieza adopta una innovadora tecnología de luz polarizada automática. Solo necesita escanear la película del filtro una vez para evaluar los reflejos metálicos y no metálicos de las partículas en la película del filtro. En comparación con la tecnología de luz polarizada tradicional, la película del filtro debe escanearse dos veces (1 vez bajo luz polarizada ortogonal y 1 vez bajo luz polarizada paralela), el tiempo de prueba de escaneo se duplica.

El sistema puede configurar automáticamente el tiempo de exposición y el umbral prescritos de conformidad con VDA19.1-2015

Puede configurar automáticamente el tiempo de exposición y el umbral prescritos, realizar pruebas de muestra para cumplir con los requisitos de los estándares mencionados anteriormente. Al mismo tiempo, las funciones de exposición manual y umbral manual aún se conservan, y los usuarios pueden elegir libremente según sus necesidades.

Para que los resultados del análisis sean comparables, VDA19.1-2015 ha estipulado claramente el parámetro de umbral de la escala de grises de la imagen del microscopio óptico que utiliza la polarización para distinguir entre las partículas y el fondo de la película del filtro: el valor máximo de gris. del fondo de la película de filtro debe establecerse en 55% ± 5% del valor de gris total (ajustando el brillo de la fuente de luz y el tiempo de exposición de la cámara), el umbral binario se establece en 70% del valor de gris máximo, y la parte en el lado izquierdo del umbral gris se reconoce como partículas.

Admite partículas súper grandes en todo el campo de visión y calibra automáticamente el desplazamiento, para que las imágenes se puedan unir sin problemas.

El sistema reconoce automáticamente partículas, analiza automáticamente tipos de partículas, cuenta automáticamente parámetros de partículas y admite la modificación de partículas; proporciona múltiples herramientas de análisis estadístico: lista de partículas, resultados estadísticos, etc.;

Estadísticas de medición y análisis.

El sistema reconoce automáticamente las partículas, analiza automáticamente los tipos de partículas y cuenta automáticamente los parámetros de las partículas. se pueden proporcionar múltiples herramientas de análisis estadístico: lista de partículas, resultados estadísticos, etc.;

Informe de prueba de limpieza (VDA19)

Admite el modo de generación de informes de plantillas, incluidos datos estadísticos, calificación, imagen de filtro, foto de partículas máximas y otra información; Hay varios modos de informe disponibles.

Análisis de imágenes microscópicas

Escala

4,3801 μm/píxel

Diámetro de análisis [mm]

46.31

recuento de partículas

26585

Cobertura de la membrana del filtro

0,55%

Estándar

VDA19

Clase

Rango X μm

Total Todo (Excepto fibra)

Metal total

fibra total

B

5<=X<15

11619

10

0

C

15<=X<25

6954

14

0

D

25<=X<50

5477

49

0

mi

50<=X<100

1775

97

0

F

100<=X<150

406

134

0

GRAMO

150<=X<200

158

105

0

H

200<=X<400

139

118

19

yo

400<=X<600

10

9

8

j

600<=X<1000

6

6

6

k

1000<=X<1500

2

2

5

L

1500<=X<2000

0

0

1

METRO

2000<=X<3000

0

0

0

norte

X>=3000

0

0

0

Prueba de imagen de muestra

imagen normal

Imagen de polarización

Nº 1 partículas no metálicas 572,25 X 171,33 μm

Área = 71282.89μm2

Eje largo = 572,25 μm

Eje corto = 171,33 μm

Circunferencia = 1568,47 μm

Relación largo-ancho = 0,30 μm

Relación de forma = 0,28 μm

Coordenadas del centro [7922.0,7763.9]

tipo de partículas = no metálico

Nº 2 partículas no metálicas 396,85 X 168,42 μm

Área = 19444.28μm2

Eje largo = 396,85 μm

Eje corto = 168,42 μm

Circunferencia = 1499,89 μm

Relación largo-ancho = 0,42 μm

Relación de forma = 0,16 μm

Coordenadas del centro [6654.9,4611.2]

tipo de partículas = no metálico

N° 1 partícula metálica 1436,59 X 434,10 μm

Área = 411476.21μm2

Eje largo = 1436,59 μm

Eje corto = 434,10 μm

circunferencia = 5221.75μm

Relación largo-ancho = 0,30 μm

Relación de forma = 0,25 μm

Coordenadas del centro [6455.9,9917.5]

tipo de partículas = Metal

Partícula metálica n.º 2 1171,79 X 230,73 μm

Área = 147045,55 μm2

Eje largo = 1171,79 μm

Eje corto = 230,73 μm

Circunferencia = 3263,66 μm

Relación largo-ancho = 0,20 μm

Relación de forma = 0,14 μm

Coordenadas del centro [4678.7,7678.0]

tipo de partículas = Metal

N.º 1 partícula de fibra más grande 1977,19 X 2648,01 μm

Área = 27003.28μm2

Eje largo = 1977,19 μm

Eje corto = 2648,01 μm

Circunferencia = 5363,93 μm

Relación largo-ancho = 1,34 μm

Relación de forma = 0,01 μm

Coordenadas del centro [3570.4,6157.0]

Tipo de partícula = Fibra

Nº 2 partícula de fibra más grande 1311,49 X 1253,41 μm

Área = 15357.81μm2

Eje largo = 1311,49 μm

Eje corto = 1253,41 μm

Circunferencia = 3467,01 μm

Relación largo-ancho = 0,96 μm

Relación de forma = 0,01 μm

Coordenadas del centro [7672.8,4207.4]

Tipo de partícula =Fibra

Conclusión

Conformidad

Lista de suministros

No.

Artículo

Especificaciones

CANTIDAD

Unidad

Observaciones

1

microscopio óptico de alta definición

Olimpo, Nikon

1

Establecer

Incluir en la cotización.

2

Plataforma de escaneo eléctrica de alta precisión + soporte

1

Establecer

3

Sistema de enfoque automático de alta precisión

1

Establecer

4

Software de análisis de limpieza

V1.1

1

Establecer

5

Sistema de polarización manual

1

Establecer

6

Herramientas de posicionamiento de membrana de filtro

1

Establecer

7

Abrazadera de membrana

1

Establecer

8

Caja de control de la plataforma de escaneo

1

Establecer

9

cámara CCD de alta definición

1

Establecer

10

Computadora

lenovo

1

Establecer

11

Número de serie del dongle

1

Establecer

12

Documentos (manual, control de calidad)

1

Establecer

Nota:

El sistema de análisis de limpieza técnica CA56 puede utilizar una amplia gama de microscopios ópticos fabricados en China para Olympus, Nikon, Leica.

El sistema de polarización manual también puede ser un sistema de polarización automático.

deja un mensaje
si está interesado en nuestros productos y desea conocer más detalles ,, deje un mensaje aquí ,, le responderemos tan pronto como podamos .
Productos relacionados
Technical Cleanliness Inspection System
Sistema de análisis de limpieza técnica CA45

Instrumentos profesionales, estandarización

Proceso de análisis basado en ISO16232, VDA19

Sistema de prueba de tamaño de partículas de alto rendimiento

Resultados de prueba rastreables, generar resultados e informes

Operación simple, captura imágenes rápidas y eficientes

Compensación automática, cada imagen es clara, navegación fluida

Se utiliza en las industrias de autopartes, aeroespacial y de lubricación hidráulica.

Satisfaga a Volkswagen, BMW, GM, Ford y otros fabricantes de automóviles importantes

Technical Cleanliness Inspection
Sistema de análisis de limpieza técnica CA56

Instrumentos profesionales, estandarización

Proceso de análisis basado en ISO16232, VDA19

Sistema de prueba de tamaño de partículas de alto rendimiento

Resultados de prueba rastreables, generar resultados e informes

Operación simple, captura imágenes rápidas y eficientes

Compensación automática, cada imagen es clara, navegación fluida

Se utiliza en las industrias de autopartes, aeroespacial y de lubricación hidráulica.

Satisfaga a Volkswagen, BMW, GM, Ford y otros fabricantes de automóviles importantes

Technical Cleanliness Inspection System
Sistema de análisis de limpieza técnica CA135

Instrumentos profesionales, estandarización

Proceso de análisis basado en ISO16232, VDA19

Sistema de prueba de tamaño de partículas de alto rendimiento

Resultados de prueba rastreables, generar resultados e informes

Operación simple, captura imágenes rápidas y eficientes

Compensación automática, cada imagen es clara, navegación fluida

Se utiliza en las industrias de autopartes, aeroespacial y de lubricación hidráulica.

Satisfaga a Volkswagen, BMW, GM, Ford y otros fabricantes de automóviles importantes

Metal Analysis
Espectrómetro de metales de emisión de vacío para análisis químico de acero

Sistema de lectura CMOS de alta resolución

Bajo costo total de propiedad

Óptica de vacío que permite una estabilización rápida

Excelente estabilidad a largo plazo

Diseño inteligente, Diseño modular

Aplicaciones ferrosas y no ferrosas

Fácil de usar con control total de la PC

Interfaz de usuario amigable

Component Cleanliness Analyser Cabinets

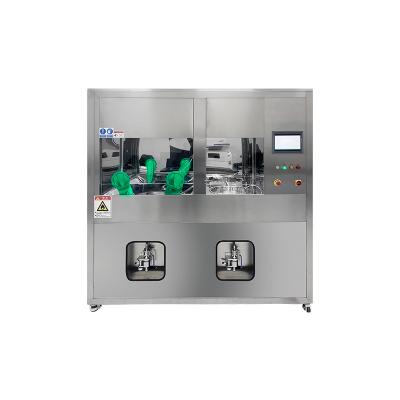

Gabinetes de limpieza de componentes CC767Pro
