Estándar de limpieza técnica VDA 19.1 | Solución de cumplimiento total

Estandarización de métodos: Flujo de trabajo de pruebas completo y unificado.

Alta repetibilidad de datos: Resultados de prueba estables y comparables a nivel mundial.

Precisión ultra alta: Detecta partículas finas inferiores a 50μm.

Cumplimiento total de auditoría: Cumple con las auditorías de PPAP, IATF16949 y OEM.

Compatibilidad de extracción dual: Admite extracción húmeda y seca.

Modo de análisis dual: Conteo de partículas y rastreo de contaminación.

Amplia autoridad en la industria: Referencia global de limpieza automotriz.

Iteración continua: Actualizado para la fabricación de precisión.

  • detalle del producto
  • video

1. Definición principal

VDA 19.1 es el estándar autorizado de la industria automotriz alemana para la inspección de limpieza técnica de componentes automotrices funcionalmente relevantes. Define métodos de prueba de laboratorio estandarizados y repetibles para contaminación por partículas sólidas libres en las superficies de los componentes. Como punto de referencia central de cumplimiento para las cadenas de suministro automotriz alemanas, unifica los procedimientos de extracción, filtración, análisis e informes de partículas para garantizar resultados de pruebas de limpieza consistentes, comparables y rastreables en todo el mundo.

Nombre completo oficial: Inspección de limpieza técnica – Contaminación por partículas de componentes automotrices funcionalmente relevantes

Versiones válidas: 2015 2.ª edición (ampliamente adoptada) | 2025 3.ª edición revisada (versión más reciente, implementada oficialmente en 2026)



VDA19.1



2. Alcance de aplicación y escenarios industriales

2.1 Componentes aplicables

Cubre piezas de precisión funcional tanto para vehículos de combustible tradicionales como para vehículos de nuevas energías:

Sistema de tren motriz: Piezas de motor, componentes de transmisión, cuerpos de válvulas hidráulicas, bombas de aceite, rodamientos

Sistema de chasis y seguridad: Componentes de precisión de frenos y dirección

Sistema de circuito de fluidos: Piezas de refrigeración, aire acondicionado, admisión y escape

Componentes principales de NEV: Motores de accionamiento, reductores, inversores, placas de refrigeración de baterías, piezas de celdas de combustible

Piezas electrónicas automotrices: Cámaras, carcasas de radar, carcasas de control electrónico

2.2 Contaminantes aplicables

Solo aplicable a partículas sólidas libres extraíbles: virutas de metal, granos de arena, polvo de plástico, restos de fibra, escoria de soldadura y otras impurezas sólidas.

2.3 Escenarios de aplicación empresarial

Aprobación de muestras de nuevos productos, inspección de entrada IQC, inspección de entrega OQC, validación de procesos de limpieza, análisis de causa raíz de fallas, auditoría de cumplimiento de OEM y presentación de documentos PPAP.

2.4 Rango no aplicable

Excluye película de aceite, grasa, COV, contaminación iónica, limpieza de aceite hidráulico (ISO 4406), gestión ambiental in situ (VDA 19.2) y partículas no extraíbles firmemente incrustadas.



3. Proceso completo de prueba estándar

Todas las pruebas requieren una verificación previa obligatoria para garantizar datos válidos y a prueba de auditorías.

3.1 Verificación previa obligatoria a la prueba

Prueba de blanco: Elimina la contaminación de fondo de solventes, utensilios y entornos de laboratorio para garantizar datos de referencia precisos.

Prueba de declinación: Confirma una extracción de partículas suficiente, verificando que los parámetros de prueba adoptados puedan eliminar completamente las partículas libres de la superficie.

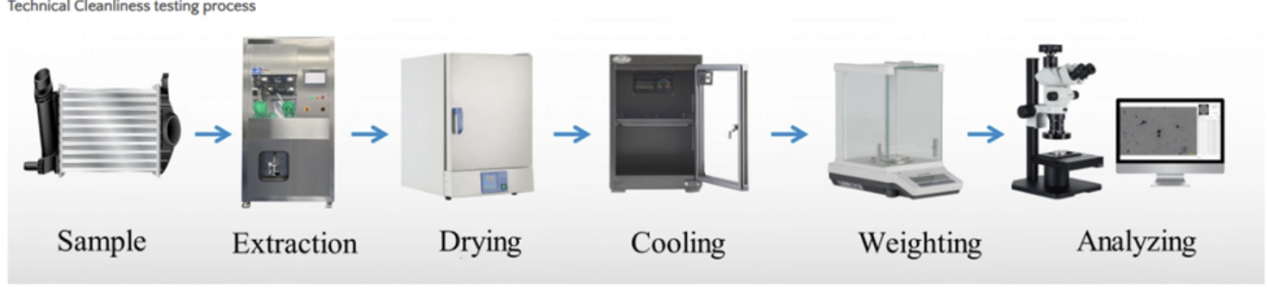

3.2 Pasos formales de prueba

1. Preparación de la muestra: Desmonte y proteja las muestras en un entorno limpio controlado, registre la información del componente y las especificaciones de la prueba.

2. Extracción de partículas: Admite soluciones de extracción dual. La extracción húmeda tradicional incluye limpieza ultrasónica, pulverización a presión y lavado por inmersión. La nueva extracción en seco (actualización de 2025) incluye succión al vacío y muestreo por sello para componentes electrónicos sensibles a líquidos.

3. Filtración y secado: Capture contaminantes mediante membranas de filtro estándar, seque las membranas hasta obtener un peso constante y controle la tasa de cobertura de partículas calificada.

4. Análisis multidimensional: Realice pruebas gravimétricas para el peso total de residuos, microscopía óptica para la clasificación del tamaño de partículas y estadísticas de cantidad, y análisis SEM/EDX para la morfología de partículas e identificación de materiales.

5. Evaluación de resultados e informes: Deduzca los valores en blanco, compare los datos de prueba con los límites específicos del cliente y emita informes de prueba oficiales VDA 19.1 con CCC (Component Cleanliness Code) estandarizado.



Inspection of Technical Cleanliness



4. Actualizaciones principales de la última versión 2025

Incorpora oficialmente el análisis de materiales SEM/EDX como método de prueba estándar, lo que permite una trazabilidad precisa de la fuente de partículas y el análisis de fallos.

Optimiza los criterios de detección para micropartículas inferiores a 50μm, mejorando enormemente la precisión para la inspección de contaminación ultrafina.

Añade dos nuevas tecnologías de extracción en seco, que cubren componentes de precisión no lavables que no pueden adoptar la limpieza con líquidos.

Actualiza los puntos de referencia de parámetros de extracción unificados y optimiza la calibración de la incertidumbre de medición y las especificaciones de respuesta fuera de especificación.



5. Ventajas principales y comparación de estándares

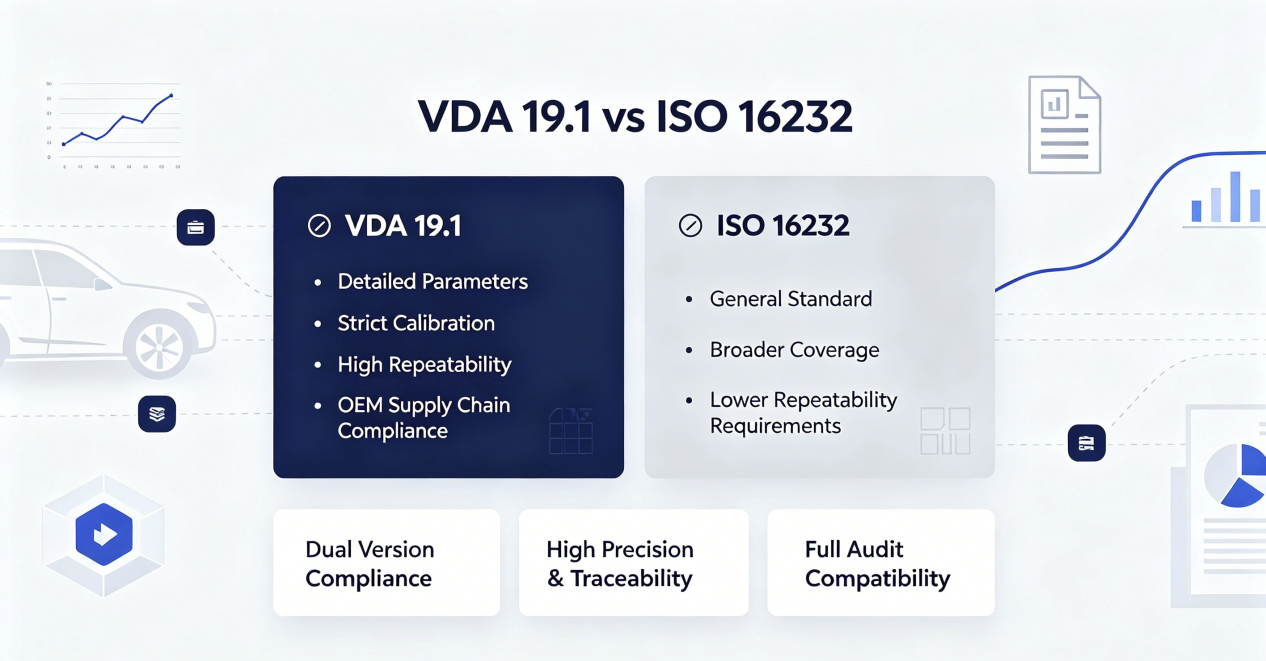

5.1 VDA 19.1 VS ISO 16232

ISO 16232: Un estándar internacional universal con amplia cobertura pero especificaciones de operación relativamente generales y bajos requisitos de repetibilidad de datos.



VDA 19.1: Un estándar profesional del sistema alemán con parámetros operativos detallados, reglas estrictas de calibración de datos y una repetibilidad de prueba superior. Es obligatorio para todas las cadenas de suministro de OEM alemanes y proyectos de vehículos de nueva energía de alta gama.



technical cleanliness



5.2 Ventajas de nuestra solución

Cumplimiento de doble versión: Admite tanto la versión clásica de 2015 como la última versión actualizada de 2025 para cumplir con los diferentes requisitos de auditoría de los OEM.

Alta precisión y trazabilidad: El análisis de partículas multidimensional logra una cuantificación precisa y un rastreo completo de la fuente de contaminación.

Compatibilidad total con auditorías: Sigue estrictamente las reglas estándar de verificación previa a la prueba y presentación de informes, totalmente compatible con los requisitos de PPAP, auditoría de entrada de OEM e inspección de calidad de lotes.



6. Preguntas frecuentes

P1: ¿Cuál es la diferencia entre VDA 19.1 y VDA 19.2?
R1: VDA 19.1 se centra en la detección de partículas de componentes de laboratorio y el análisis de datos para piezas terminadas. VDA 19.2 regula la limpieza del proceso in situ, incluido el control de la contaminación del entorno del taller, las herramientas, el personal y la logística. Los dos estándares son complementarios y se utilizan comúnmente juntos en la gestión de calidad automotriz.

P2: ¿VDA 19.1 especifica valores límite de partículas unificados?
R2: No. VDA 19.1 solo define métodos y procedimientos de prueba estandarizados. Los valores límite de limpieza específicos (tamaño de partícula, cantidad, peso) son formulados por separado por los OEM y especificados en los planos del cliente o en las especificaciones técnicas.

P3: ¿Qué método de extracción se debe elegir, húmedo o seco?
R3: La extracción húmeda es la solución principal para piezas comunes de metal y plástico. El nuevo método de extracción en seco está especialmente diseñado para componentes electrónicos de precisión sensibles a los líquidos. La solución final debe confirmarse según los requisitos del cliente y las características del componente.

P4: ¿Por qué son obligatorias la prueba en blanco y la prueba de declinación?
R4: Las dos pruebas previas son elementos de auditoría fundamentales de VDA 19.1. Eliminan la interferencia del fondo externo y verifican la eficacia de los parámetros de extracción, asegurando que todos los datos de prueba sean auténticos, repetibles y reconocidos internacionalmente.

P5: ¿Es VDA 19.1 aplicable a piezas industriales no automotrices?
R5: Aunque fue diseñado originalmente para componentes automotrices, VDA 19.1 es ampliamente adoptado como un punto de referencia de inspección de limpieza de alta precisión para válvulas hidráulicas, maquinaria de precisión y componentes de sistemas de fluidos industriales en diversas industrias.

P6: ¿Cuáles son los escenarios de aplicación del análisis SEM/EDX en la nueva versión?
R6: El análisis SEM/EDX identifica la composición y morfología del material de las partículas, ayudando a rastrear fuentes de contaminación como restos de corte de metal, polvo de arena y restos de desgaste de caucho. Se utiliza ampliamente en el análisis de fallos de productos y la optimización de la calidad del proceso.
