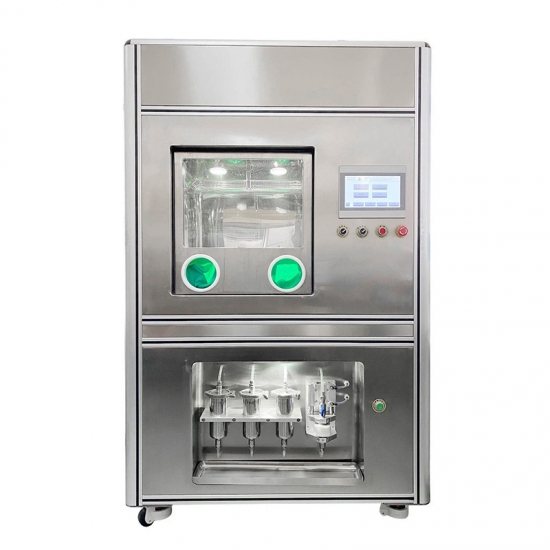

Gabinete de limpieza de componentes CC767

Equipo confiable de extracción de limpieza de componentes

Facilidad de operación

Entorno de extracción controlado (cabina de flujo laminar)

Capacidades de configuración programables

Menos errores humanos involucrados

Sin riesgo de contaminación cruzada ambiental

Riesgo reducido de contaminación del operador

Se adapta al espacio disponible y al tamaño de los componentes

  • detalle del producto
  • video

Gabinete de limpieza de componentes CC767

Extracción de limpieza de componentes precisa, confiable y repetible

Resumen

El equipo adopta un sistema de control de pantalla táctil especial y un software de control y medición profesional para mostrar el estado de funcionamiento del equipo en tiempo real. La presión y el flujo de limpieza son ajustables. Con diferentes boquillas de limpieza, puede limpiar rápida y convenientemente los canales de la cavidad, los agujeros ciegos y toda la superficie de las piezas. Ampliamente utilizado en la inspección de limpieza de varias piezas de automóviles. Cumple con ISO16232-2007, VDA19, GB/T3821-2005 y otros estándares internacionales y nacionales, y cumple con los estándares de prueba de limpieza de las principales fábricas de automóviles como Volkswagen, GM, Ford, etc.

Aplicaciones

Los gabinetes de limpieza de componentes CC767 se utilizan ampliamente para la extracción de partículas y la preparación de muestras cuando se prueba la limpieza de la superficie de varias piezas de automóviles. Por ejemplo: bloque de motor, culata, engranaje, cigüeñal, biela, árbol de levas, válvula, pistón, balancín, pasador del eje de transmisión, bomba de aceite, bomba de agua, turbocompresor, circuito de aceite de tubería y otras piezas y detección de limpieza del conjunto.

Características

Área y función de limpieza por chorro a presión

La cámara de limpieza de la máquina de extracción de limpieza está hecha de acero inoxidable 304 procesado y moldeado a la perfección, y pulido para hacer que la superficie interna de la superficie del espejo 8K asegure que las partículas limpias se recolecten en la membrana del filtro. La limpieza por chorro a presión utiliza una pistola pulverizadora de limpieza a presión. Controle manualmente la pistola rociadora para lavar la superficie de la pieza.

Interior de la cámara de limpieza.

Soporte de piezas y pistola de pulverización.

Filtrado en línea y preparación de muestras

El agente de limpieza después de limpiar las piezas pasa a través del filtro en línea, que puede realizar la limpieza y el filtrado automático síncrono de las muestras, y recoger oportunamente las partículas contaminantes en la superficie de las piezas en la solución de limpieza a la superficie de la membrana del filtro de detección. El equipo está equipado con un dispositivo de recolección de filtración de partículas de tres etapas de una tecla como estándar, y las membranas de filtro de tres etapas con diferentes tamaños de poro se pueden seleccionar al mismo tiempo según las necesidades, para recolectar partículas de acuerdo con la partícula. rango de tamaño, para que las partículas se distribuyan más uniformemente en cada membrana de filtro. Realice con precisión el análisis de imágenes del tamaño de partículas, conveniente para la medición del tamaño de partículas grandes y pequeñas, y el análisis estadístico de la cantidad de partículas de diferentes grados;

Dispositivo de limpieza de autolimpieza de 360 ​​grados

Esta máquina de extracción de limpieza está equipada con una boquilla de limpieza giratoria de 360 ​​grados sin callejones sin salida; antes de limpiar y extraer el producto, se debe probar el valor en blanco del equipo. Solo después de calificar el valor en blanco del equipo, se puede usar para probar los indicadores de limpieza de la superficie de las piezas. El equipo está probando la limpieza de las piezas. Antes de la temperatura, use un agente de limpieza de alta presión y flujo grande para rociar un rociador sin ángulo muerto de 360 ​​grados en la pared de la cámara de limpieza, de modo que el grado de autolimpieza del equipo de limpieza cumpla con los estándares relacionados, es decir, el El índice de valor en blanco cumple con el estándar VDA19 o ISO16232-3, y el valor en blanco ≤0.3mg/ 10um.

Dispositivo de circulación del filtro de varias etapas y función del agente de limpieza

El equipo utiliza un líquido de limpieza especial para la limpieza. El líquido de limpieza es el portador utilizado para extraer partículas contaminantes en el equipo. El líquido de limpieza en sí no debe contener contaminantes que afecten los datos del resultado de la prueba. Para garantizar la limpieza del propio agente de limpieza, el equipo está equipado con tres niveles de precisión en el dispositivo de filtro en serie, el agente de limpieza pasa a través de un dispositivo de filtro en serie de tres etapas, la primera etapa utiliza un tamaño de poro de 1 μm, la segunda etapa utiliza un tamaño de poro de 0,45 μm; la tercera etapa utiliza elementos de filtro de etapas múltiples de 0,2 μm con el mismo tamaño de poro para filtrar, después de filtrar el elemento de filtro de etapas múltiples, la limpieza está garantizada El líquido está limpio antes de limpiar las piezas.

Agregar agente de limpieza/reemplazar agente de limpieza

El equipo se carga con una capacidad de 25L a la vez; el líquido de limpieza correspondiente se agrega automáticamente al equipo a través del puerto de llenado. El usuario puede elegir la cantidad de adición de acuerdo con las necesidades de limpieza y prueba. Cuando sea necesario reemplazar el líquido de limpieza, seleccione el botón de control correspondiente para abrir el puerto de descarga del líquido de limpieza. El líquido de desecho se descarga automáticamente.

Sistema inteligente de control hombre-máquina

El sistema inteligente de control hombre-máquina es desarrollado por la pantalla táctil a todo color de diez pulgadas de Siemens y el controlador de programación PLC. La interfaz de operación del software de control de la máquina de limpieza y extracción es simple, intuitiva, conveniente y rápida. Se puede configurar y ajustar rápidamente de acuerdo con los requisitos y parámetros de limpieza. Operación con un solo botón, cada parámetro se puede mostrar en tiempo real en la misma interfaz a través del menú. Para evitar que los parámetros relacionados preestablecidos de la máquina de limpieza y extracción sean cambiados o mal operados por muy profesionales, el software tiene protección de autoridad para cada ajuste de parámetro, y puede realizar almacenamiento de múltiples parámetros y programas, y puede rápidamente llame al programa correspondiente para los diferentes productos.

Al limpiar, puede consultar diferentes estándares de prueba de limpieza y usar el programa de estilo de menú para ajustar el tiempo de limpieza, la presión del rociado de limpieza, el tiempo de limpieza, el flujo de rociado y otros parámetros correspondientes. De acuerdo con la limpieza del producto, se detecta el procedimiento de extracción y el proceso de limpieza se controla automáticamente para cumplir con diferentes requisitos. Limpieza y extracción de productos.

Iluminación auxiliar

Iluminación auxiliar LED resistente al agua y a prueba de explosiones de grado industrial, ahorro de energía, protección del medio ambiente, seguro y confiable, grado de protección IP67.

Parámetro

Elementos

Índice

Tamaño de la cámara de limpieza a presión

700*600*700mm (1600*1400*1600 opcional, 2000*1600*2000 opcional)

Tanque de limpieza por ultrasonidos (opcional)

700*600*200mm

Capacidad del tanque de reserva

25L

Pantalla táctil a todo color

Pantalla táctil a todo color alemana SIEMENS de 10 pulgadas

Filtración de circulación de tres etapas

1.0um, 0.45um, 0.2um filtración de circulación de tres etapas

Membrana de tres etapas

Sujeción automática con un clic, especificaciones Ø47 mm, Ø50 mm, personalizadas según los requisitos del cliente

Puerta de elevación automática

Elevación de velocidad constante automática con un clic

Bomba especial de alta limpieza

Adopta una bomba especial de alta limpieza.

Material de la cámara de limpieza

Espejo 8K acero inoxidable 304

Controlador programable

Controlador programable digital alemán SIEMENS

Pistola de agua de limpieza completa de acero inoxidable

Totalmente inoxidable a medida, con boquilla cilíndrica

Tubería de recolección de limpieza

Pipeline adopta un tubo de formación de una sola vez SUS304 pulido interno y externo de grado alimenticio

Función principal

Limpieza automática de la pared interior.

Pulverización automática y limpieza automática de la pared interior

Modo de limpieza de temporización de la pieza de trabajo

El tiempo de limpieza se puede establecer arbitrariamente

Modo de limpieza de flujo constante de la pieza de trabajo

Tasa de flujo: 0~8 L/min se puede configurar arbitrariamente, tasa de error ≤5%

Modo de limpieza manual

Cambie entre la limpieza manual y la limpieza automática a voluntad

Ajuste de la presión de la pistola rociadora

La presión de pulverización 0-0.6Mpa se puede configurar arbitrariamente.

Visualización en tiempo real del nivel de líquido

Visualización en tiempo real del nivel de líquido en la pantalla de visualización

Iluminación de la sala de limpieza

Iluminación LED resistente al agua IP6

Calibración de flujo

Establecer permisos para la calibración de flujo

Soporte de auto-membrana

Apertura y cierre con un clic, altamente automatizado

Llenado/vaciado

Control de programa automático, control de pantalla táctil

Autolimpieza de tuberías

Mediante control de programa, autolimpieza y drenaje

Parametros generales

Estándares

Normas ISO16232/VDA19/ISO18413, etc.

Valor en blanco del sistema

Cumple con el estándar ISO16232-3, grado de autolimpieza ≤0.3mg/10um

Rango de flujo

1.0L/min-8.0L/min, acumulado5%

Rango de ajuste de tiempo

0-9999S

Agente de limpieza aplicable

AP760, solvente D60 con punto de inflamación ≧62 ℃

Precisión de filtración del líquido de limpieza

0.2um

Membrana de prueba aplicable

Ø47 mm (preparación de muestras de membrana de filtro de serie de tres etapas opcional preparación de muestras)

Precisión del filtro del filtro de aire

Cumple con el estándar ISO14644-123 Clase 5, alcanza 0,3 μm.

Presión laboral

>0.4Mpa

Herramientas de abrazadera de membrana de filtro

Se pueden colocar tres membranas de filtro con diferentes diámetros de poro al mismo tiempo para realizar la preparación de la muestra de la membrana de filtro en serie de tres etapas

Sistema de filtración al vacío

Presión de succión de vacío:-(0.3 ~ 0.6) Mpa

Energía

220V/50HZ

Lista de suministros

No.

Artículo

Especificaciones

CANTIDAD

Unidad

Observaciones

1

Armarios de aseo

Gabinete de limpieza de componentes CC767

1

Establecer

Incluir en la cotización.

2

Pistola de limpieza

1

PC

3

vaso medidor

1

PC

4

Filtro de precisión para armarios de limpieza

0,22 um/0,45 um/1 um, 156 mm

6

PC

5

Membrana filtrante de alta precisión

5um, 10um, 20um

1

Caja

6

Pinzas planas de acero inoxidable

1

PC

7

Conducto de aire armarios limpieza

1

PC

8

Estante rejilla armarios aseo

1

PC

9

Clave del dispositivo

1

PC

10

Cable de energía

1

PC

11

Documentos (manual, control de calidad)

1

Establecer

12

Balanza analítica electrónica

1

Establecer

Opcional, no incluir en cotización.

13

horno eléctrico de secado

1

Establecer

14

Limpiador de armarios de limpieza

D60 25L/ Cubo

1

Cubo

15

Secador de cristalería de laboratorio

1

PC

dieciséis

Caja de conservación de membranas

1

PC

17

Anillo de sellado de abrazadera de membrana

1

PC

18

desecador de vidrio

1

PC
