Limpieza técnica VDA 19 Soluciones de análisis automotriz para piezas

Solución completa para análisis de partículas ópticas y limpieza técnica

Sistema de análisis de filtro automático

Facilita tu limpieza técnica

Eliminación y análisis de contaminación

Análisis y revisión rápidos en vivo

Integración completa del sistema para un alto rendimiento

Modernos sistemas de análisis de limpieza con software intuitivo

  • detalle del producto
  • video

Solución de análisis de limpieza técnica

Solución completa para análisis de partículas ópticas y limpieza técnica

Nuestra solución de análisis de limpieza técnica puede cumplir con los estándares inferiores y se utiliza principalmente para

Estándares

Utilizado principalmente para

Norma ISO 11218:1993

Aeroespacial - Clasificación de limpieza para fluidos hidráulicos

Norma ISO 12345:2013

Motores diesel - Evaluación de la limpieza del equipo de inyección de combustible

ISO 14952:2003

Sistemas espaciales - Limpieza superficial de sistemas de fluidos

Norma ISO 16232-10:2007

Vehículos de carretera - Limpieza de componentes de circuitos de fluidos

Norma ISO 4406:1999

Fluidos hidráulicos de potencia - Fluidos - Método de codificación del nivel de contaminación por partículas sólidas

Norma ISO 4407:1991

Potencia de fluidos hidráulicos - Contaminación de fluidos - Determinación de contaminación de partículas por el método de conteo usando un microscopio

NAS 1638:2011

Requisitos de limpieza de las piezas utilizadas en los sistemas hidráulicos

NF E 48-651:1986

TRANSMISIONES HIDRÁULICAS - FLUIDOS - DETERMINACIÓN DE LA CONTAMINACIÓN PARTICULAR POR EL MÉTODO DE COMPENSACIÓN EN MICROSCOPIO

NF E 48-655:1989

Fluidos hidráulicos de potencia - Fluidos - Contaminación por partículas - Expresión de resultados

NF ISO 21018-1:2008

Potencia del fluido hidráulico - Supervisión del nivel de contaminación por partículas del fluido

SAE AS 4059:2011

Aerospace Fluid Power - Clasificación de limpieza para fluidos hidráulicos

VDA 19.1:2015

Circuitos de fluidos en automoción-Inspección de Limpieza Técnica

Flujo de trabajo de análisis de limpieza: pasos como se indica a continuación

Preparación de piezas/componentes de acuerdo con los métodos requeridos

El método de preparación dependerá del tipo de pieza o componente y del tamaño de la muestra a analizar. Determine la solución requerida para la parte específica y el tamaño de la muestra.

Extracción / Filtración por gabinete de limpieza de componentes CC767

Extraiga partículas contaminantes de piezas y componentes con rociado, enjuague o ultrasonicación. Luego, la solución de limpieza se pasa a través de un filtro, el tipo depende de las partes limpiadas y las partículas retenidas en membranas para su análisis. Los filtros se secan en un horno de secado y luego se evalúan.

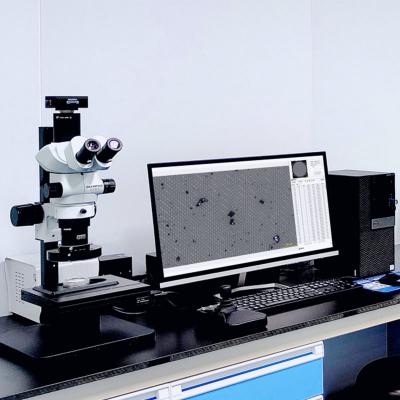

Análisis de partículas por el sistema de análisis de limpieza técnica CA45

Las partículas son detectadas, cuantificadas y clasificadas según su tamaño y tipo, es decir, su potencial para causar daño. Se realiza con el Sistema de Análisis de Limpieza Técnica CA45 utilizando un microscopio digital y un sistema de software de limpieza.

Comprobar resultados según ISO 16232 y VDA19

Revise los resultados del análisis e identifique si hay presentes partículas potencialmente catastróficas. Las propiedades de reflexión de todos los contaminantes en todo el filtro se pueden determinar mediante escaneo, y la clasificación y la medición del tamaño de los siguientes cuatro tipos de partículas se pueden completar rápida y automáticamente en unos pocos minutos: partículas reflectantes, fibras reflectantes, partículas no reflectantes y fibras no reflectantes.

Lista de suministros

No.

Artículo

Especificaciones

CANTIDAD

Unidad

Observaciones

1

microscopio óptico de alta definición

Olimpo, Nikon

1

Establecer

Sistema de análisis de limpieza técnica CA45

2

Plataforma de escaneo eléctrica de alta precisión + soporte

1

Establecer

3

Sistema de enfoque automático de alta precisión

1

Establecer

4

Software de análisis de limpieza

V1.1

1

Establecer

5

Sistema de polarización manual

1

Establecer

6

Herramientas de posicionamiento de membrana de filtro

1

Establecer

7

Abrazadera de membrana

1

Establecer

8

Caja de control de la plataforma de escaneo

1

Establecer

9

cámara CCD de alta definición

1

Establecer

10

Computadora

lenovo

1

Establecer

11

Número de serie del dongle

1

Establecer

12

Documentos (manual, control de calidad)

1

Establecer

13

Armarios de aseo

CC767

1

Establecer

Gabinete de limpieza de componentes CC767

14

Pistola de limpieza

1

PC

15

vaso medidor

1

PC

dieciséis

Filtro de precisión para armarios de limpieza

0,22 um/0,45 um/1 um, 156 mm

6

PC

17

Membrana filtrante de alta precisión

5um/10um/20um, 47mm

1

Caja

18

Pinzas planas de acero inoxidable

1

PC

19

Conducto de aire armarios limpieza

1

PC

20

Estante rejilla armarios aseo

1

PC

21

Clave del dispositivo

1

PC

22

Cable de energía

1

PC

23

Documentos (manual, control de calidad)

1

Establecer

24

Balanza analítica electrónica

1

Establecer

Opcional, no incluir en cotización.

25

horno eléctrico de secado

1

Establecer

26

Limpiador de armarios de limpieza

D60 25L/ Cubo

1

Cubo

27

Secador de cristalería de laboratorio

1

PC

28

Caja de conservación de membranas

1

PC

28

Anillo de sellado de abrazadera de membrana

1

PC

30

desecador de vidrio

1

PC

deja un mensaje
si está interesado en nuestros productos y desea conocer más detalles ,, deje un mensaje aquí ,, le responderemos tan pronto como podamos .
