Fusión con gas inerte (IGF) vs. extracción en caliente: diferencias clave en el análisis de elementos gaseosos

En ciencia de materiales y metalurgia, Fusión con gas inerte (IGF) (a menudo estandarizada como fusión-extracción con gas inerte) y Extracción en caliente (también denominada desorción térmica o TDS/TDA) son los dos métodos analíticos principales utilizados para determinar impurezas de gases intersticiales, específicamente oxígeno (O)/nitrógeno (N)/hidrógeno (H)—en muestras sólidas como metales, aleaciones, cerámicas avanzadas y polvos inorgánicos.

La diferencia fundamental entre estos dos métodos radica en el estado físico de la muestra durante el calentamiento y la temperatura de extracción.

En pocas palabras: La fusión con gas inerte funde completamente la muestra para liberar todos los gases mediante reacciones químicas, mientras que la extracción en caliente calienta la muestra por debajo de su punto de fusión para extraer únicamente hidrógeno difusible mediante difusión en estado sólido.

1. Principios fundamentales y mecanismos de liberación de gases

Fusión con gas inerte (IGF)

Estado de la muestra: Completamente fundida (transición de fase de sólido a líquido).

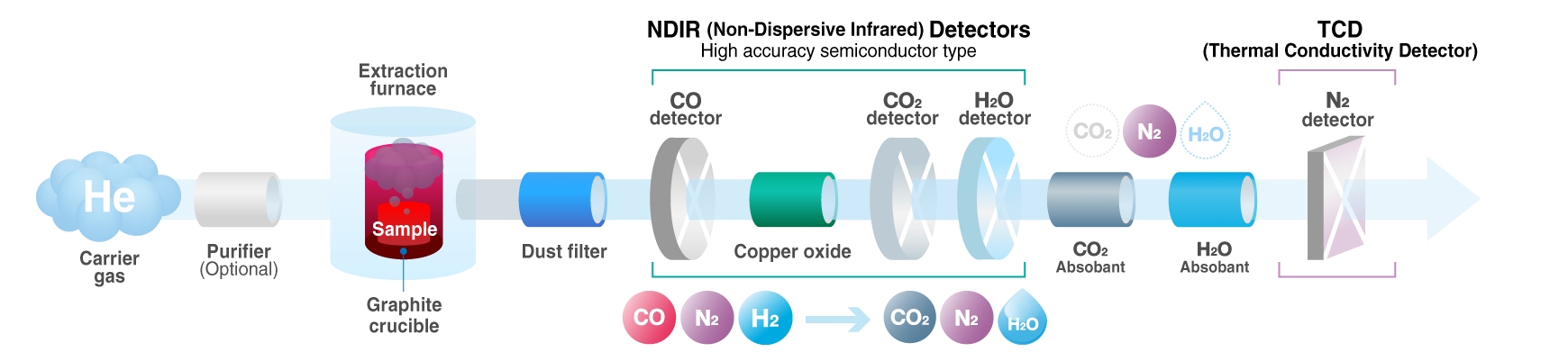

Principio de funcionamiento: La muestra se coloca en un crisol de grafito de alta pureza bajo un flujo protector de gas portador inerte (normalmente helio, He, o argón, Ar). Luego se calienta a temperaturas ultraaltas (1500℃ a 3000℃) utilizando un horno de impulsos (calentamiento por resistencia de electrodos) o un horno de inducción de alta frecuencia.

Mecanismo de liberación de gases: A estas temperaturas extremas, la red cristalina del material se destruye por completo. El oxígeno combinado dentro de la muestra experimenta una reacción de reducción carbotérmica con el carbono del crisol de grafito, generando monóxido de carbono (CO). Al mismo tiempo, el nitrógeno y el hidrógeno atrapados en intersticios de la red, defectos o inclusiones se liberan completamente como moléculas N2 y H2. El gas portador transporta entonces estos gases liberados al sistema de detección.

Detectores y elementos objetivo: Equipada con detectores infrarrojos no dispersivos (NDIR) para medir oxígeno (a menudo después de convertir CO en CO2 mediante un catalizador de óxido de cobre) y detectores de conductividad térmica (TCD) para medir nitrógeno e hidrógeno. Mide simultánea y precisamente el oxígeno total (Total O), nitrógeno total (Total N) e hidrógeno total (Total H).

Extracción en caliente

Estado de la muestra: En estado sólido durante todo el proceso. La estructura cristalina permanece intacta y la temperatura de calentamiento se mantiene estrictamente por debajo del punto de fusión de la muestra.

Principio de funcionamiento: Mediante calentamiento a baja o media temperatura (ya sea isotérmico o mediante desorción programada por temperatura), el movimiento térmico y la velocidad de difusión intersticial de los átomos de hidrógeno dentro de la red aumentan significativamente. Esto permite que el hidrógeno difusible (hidrógeno móvil) migre a la superficie de la muestra y se desorba. El H2 liberado es transportado por un gas portador de alta pureza (como argón o nitrógeno) hasta el detector.

Mecanismo de liberación de gases: Debido a las temperaturas de operación más bajas, este método no puede romper enlaces químicos fuertes, lo que significa que no puede descomponer inclusiones de óxido o nitruro altamente estables. Por ello, no tiene capacidad para detectar oxígeno o nitrógeno. A temperaturas más altas (800℃-1100℃) durante ensayos programados por temperatura, puede extraer hidrógeno atrapado débilmente unido en límites de grano y defectos (denominado hidrógeno residual). Sin embargo, su objetivo principal sigue siendo el hidrógeno (H).

Detectores y elementos objetivo: Utiliza detectores de conductividad térmica (TCD) de alta precisión o detectores de espectrometría de masas (MS) diseñados específicamente para el análisis de hidrógeno.

2.Comparación técnica: IGF vs. extracción en caliente

3. Por qué la extracción en caliente no puede detectar oxígeno y nitrógeno

La razón fundamental de esta limitación radica en la diferencia entre la energía de enlace y las características de difusión de estos átomos de gas dentro de la matriz metálica:

Comportamiento del hidrógeno (H): Los átomos de hidrógeno tienen un radio atómico extremadamente pequeño y se encuentran como átomos intersticiales en la red metálica, lo que da como resultado una energía de activación de difusión excepcionalmente baja. Incluso a temperatura ambiente, el hidrógeno puede difundirse espontáneamente; a temperaturas moderadas como 400℃, migra rápidamente a través de los sitios intersticiales de la red y se desorbe de la superficie. Por lo tanto, se cuantifica fácilmente mediante extracción en caliente.

Comportamiento del oxígeno (O) y nitrógeno (N): El oxígeno y el nitrógeno existen en metales y cerámicas como inclusiones químicamente enlazadas y termodinámicamente estables (como alúmina, Al2O3, o nitruro de titanio, TiN). La energía de enlace de estos compuestos es extremadamente alta, y el calentamiento moderado en estado sólido no puede proporcionar suficiente energía para romper estos enlaces. Además, debido a que sus radios atómicos son significativamente mayores que los del hidrógeno, sus coeficientes de difusión en redes de estado sólido son prácticamente insignificantes.

Perspectiva técnica: Solo el entorno de temperatura ultraalta de la fusión con gas inerte puede fundir la matriz y disolver el carbono del crisol de grafito en un baño de metal líquido (a menudo con la ayuda de fundentes de níquel o estaño). Este entorno de fase líquida permite una reacción rápida de reducción carbotérmica que descompone óxidos estables para liberar gas CO y descompone nitruros para liberar gas N2, logrando una extracción completa y cuantitativa.

4. Aplicaciones típicas y pautas de selección

Cuándo utilizar la fusión con gas inerte (IGF)

Aplicaciones: Determinación del contenido total de impurezas gaseosas en acero, metales no ferrosos, aleaciones de titanio/circonio, carburos cementados, cerámicas avanzadas, polvos de cátodo de baterías de litio y blancos de pulverización catódica de alta pureza.

Propósito: Esencial para el control de calidad de materias primas, la verificación de la pureza química general y la identificación de inclusiones no metálicas. Sirve como estándar universal para transacciones comerciales y arbitrajes académicos.

Salida de datos: O total, N total y H total.

Cuándo utilizar la extracción en caliente

Aplicaciones: Dirigida específicamente al hidrógeno difusible para evaluar riesgos de degradación del material, como la fragilización por hidrógeno (HE) y el agrietamiento retardado en aceros de alta resistencia, consumibles de soldadura (análisis de hidrógeno en metal de soldadura), lingotes de aleaciones de aluminio o análisis de fallos por carga de hidrógeno en aleaciones de titanio.

Propósito: Evaluación de riesgos altamente especializada. Al no ser destructiva para la macroestructura de la muestra, proporciona predicciones altamente precisas de la vida útil real respecto a los peligros del hidrógeno activo.

Salida de datos: Hidrógeno difusible (hidrógeno móvil) e hidrógeno residual/atrapado.

5. Resumen y conclusiones clave para la adquisición de laboratorio

Para un análisis integral de elementos: Si su laboratorio requiere datos certificados y autorizados sobre la concentración total de oxígeno, nitrógeno e hidrógeno para cumplir con los estándares globales de control de calidad, debe utilizar la fusión con gas inerte (IGF).

Para la fragilización por hidrógeno y el análisis de fallos: Si su enfoque principal es evaluar factores de riesgo como el agrietamiento inducido por hidrógeno sin destruir la geometría de los componentes, la extracción en caliente es la metodología ideal y altamente especializada.

No equivalencia de datos: Los resultados analíticos de estos dos métodos no pueden utilizarse indistintamente. El "hidrógeno total" medido por IGF incluye hidrógeno atrapado, molecular y unido a compuestos, generando valores significativamente superiores al "hidrógeno difusible" móvil obtenido mediante extracción en caliente. Cada uno representa una dimensión completamente diferente del rendimiento del material.

FAQ 1: ¿Puede la fusión con gas inerte (IGF) sustituir a la extracción en caliente para la evaluación del riesgo de fragilización por hidrógeno?

Respuesta: No. IGF mide el hidrógeno total en las muestras, incluido el hidrógeno difusible, residual atrapado y unido químicamente. Sin embargo, solo el hidrógeno difusible es la causa directa de la fragilización por hidrógeno y el agrietamiento retardado en materiales metálicos. Debido a que IGF no puede diferenciar el hidrógeno difusible del hidrógeno total y requiere la fusión de la muestra, no puede evaluar de forma independiente el riesgo de fragilización por hidrógeno. En contraste, la extracción en caliente aísla y cuantifica específicamente el hidrógeno difusible mediante calentamiento no fundente en estado sólido, lo que la convierte en el método estándar de la industria para la evaluación de la fragilización por hidrógeno y las pruebas de cumplimiento de hidrógeno en soldaduras.

FAQ 2: ¿Por qué las pruebas IGF requieren agentes fundentes mientras que la extracción en caliente no?

Respuesta: IGF depende de la fusión a temperatura ultraalta y la reducción carbotérmica para extraer todos los elementos gaseosos. Los agentes fundentes (como níquel, estaño o cobre) reducen la temperatura de liquidus de la masa fundida, favorecen la disolución uniforme del carbono del crisol de grafito y aceleran la descomposición completa de óxidos y nitruros estables para garantizar la liberación total de gas. La extracción en caliente, por otro lado, se basa únicamente en la difusión térmica física del hidrógeno a través de la matriz sólida sin fusión ni reacciones químicas, por lo que los agentes fundentes son completamente innecesarios.
