Cómo prevenir daños en la ventana del detector XRF portátil: la guía de protección definitiva
Resumen ejecutivo
El ventana del detector de un analizador de fluorescencia de rayos X (XRF) portátil analizador es el componente físico más delicado dentro de la trayectoria óptica del dispositivo. Su integridad física determina directamente la precisión de detección de elementos ligeros, la vida útil del instrumento y los costos de mantenimiento empresarial.
Ya sea que su instrumento cuente con un detector de deriva de silicio (SDD) o un detector de diodo PIN de silicio (Si-PIN), ambos representan componentes optoelectrónicos de alto valor y alta precisión. Una vez que la membrana de la ventana del detector se perfora o rompe, las empresas enfrentan mucho más que el costoso reemplazo de piezas de repuesto y los gastos de desplazamiento de técnicos de campo: sufren graves tiempos de inactividad operativa en las líneas de producción y los flujos de trabajo de inspección de calidad.
Basada en datos globales de servicio de campo de fabricantes, esta guía integral analiza las causas raíz de fallas de la ventana del detector y describe Procedimientos Operativos Estándar (SOP), protocolos de mantenimiento rutinario y estrategias de gestión de activos empresariales para proteger su analizador de metales XRF portátil.
1. Estructura de la ventana del detector XRF y causas raíz de fallas

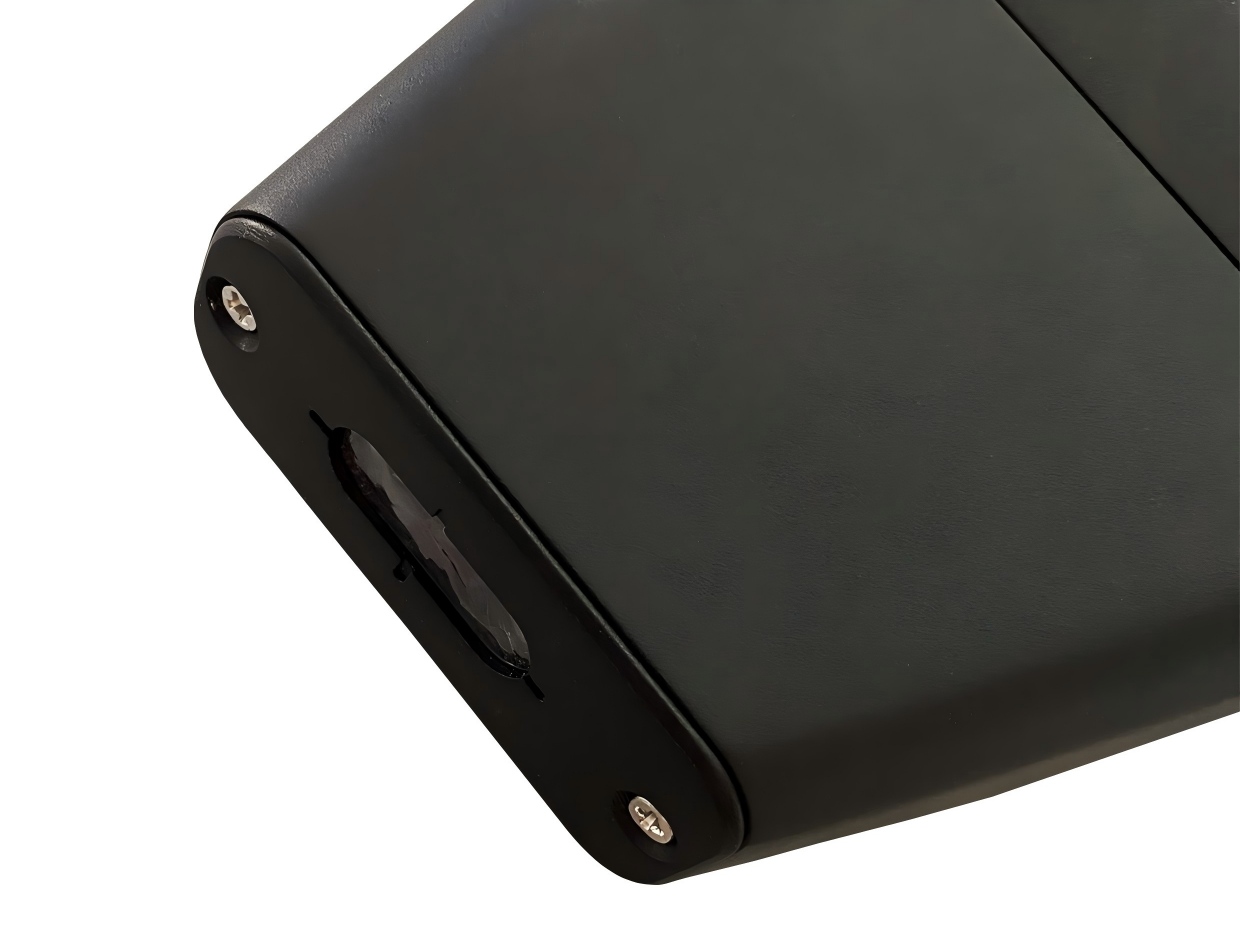

Los analizadores XRF portátiles suelen incorporar una película ultradelgada transmisora de radiación en la punta frontal. Las configuraciones principales incluyen:
Ventanas ultradelgadas de poliimida (Kapton®/Proline): Extremadamente delgadas con máxima transmisión de rayos X para elementos ligeros como Magnesio (Mg), Aluminio (Al), Silicio (Si), Fósforo (P) y Azufre (S). Sin embargo, estas membranas tienen baja resistencia mecánica y son vulnerables a perforaciones por objetos afilados, abrasión y daños térmicos.
Ventanas metálicas de berilio (Be): Ofrecen mayor resistencia mecánica y resistencia a la perforación para el análisis de metales de peso medio a pesado. Sin embargo, el berilio absorbe los rayos X de baja energía emitidos por elementos ligeros y es susceptible a la oxidación y la corrosión química en entornos húmedos o ácidos. (Nota: el berilio es tóxico; evite el contacto directo con la piel si una ventana de Be se rompe).
La ventana del detector sella la cámara interna de vacío o controlada para impedir la entrada de polvo, humedad y residuos, al tiempo que permite que los rayos X característicos lleguen al chip sensor SDD o Si-PIN interno. En consecuencia, sigue siendo la única superficie física más expuesta y vulnerable del dispositivo.
Según las estadísticas de soporte técnico, las fallas de ventanas no normales provienen de tres causas raíz principales:
Perforación directa por objetos afilados: Arrastrar o inclinar la pieza de la punta contra virutas metálicas, chatarra metálica afilada, muestras minerales irregulares o componentes electrónicos puntiagudos puede perforar instantáneamente la película, causando daños catastróficos por arañazos en el SDD o en el chip Si-PIN subyacente.
Abrasión por partículas y desgarros por cizallamiento: El polvo industrial (acero inoxidable, titanio, cuarzo o partículas de hierro) se acumula fácilmente a lo largo del marco de la ventana en entornos de minería o reciclaje de chatarra. Presionar el analizador contra una muestra atrapa estas partículas, creando fuerzas abrasivas de cizallamiento severas que convierten las microfisuras en desgarros completos.
Protocolos de limpieza inadecuados: Limpiar en seco con toallas de papel industriales o usar disolventes corrosivos como acetona, diluyentes de pintura o ácidos/álcalis fuertes degrada rápidamente la matriz polimérica, provocando hinchamiento, delaminación y perforación de la película.
2. Procedimientos Operativos Estándar (SOP) para el cuidado preventivo
Las empresas que utilizan dispositivos XRF portátiles deben implementar SOP estrictos centrados en cuatro pilares operativos: Inspección previa a la prueba, posicionamiento adecuado, consumibles protectores y limpieza no destructiva.
Evaluación de la superficie y posicionamiento previos a la medición
Preparación de la superficie: Inspeccione la geometría de la muestra antes de presionar el gatillo. Lime o rectifique las rebabas afiladas, salientes o bordes puntiagudos de piezas mecanizadas o metal de desecho.
Contacto paralelo: Mantenga una alineación paralela estricta de 90 grados entre la boquilla del analizador y la muestra. Aplique una presión suave y uniforme; nunca incline, fuerce ni arrastre la ventana sobre las superficies de la muestra.
Control de temperatura y productos químicos: Evite el contacto directo con muestras calientes que superen las temperaturas nominales de fábrica (el calor excesivo derrite las películas de poliimida). Limpie completamente los fluidos de corte, lubricantes o residuos de decapado ácido antes del escaneo.
Estaciones de trabajo especializadas para muestras pequeñas e irregulares
Nunca sostenga sujetadores pequeños, alambres finos, virutas metálicas o componentes electrónicos diminutos contra la ventana con los dedos.

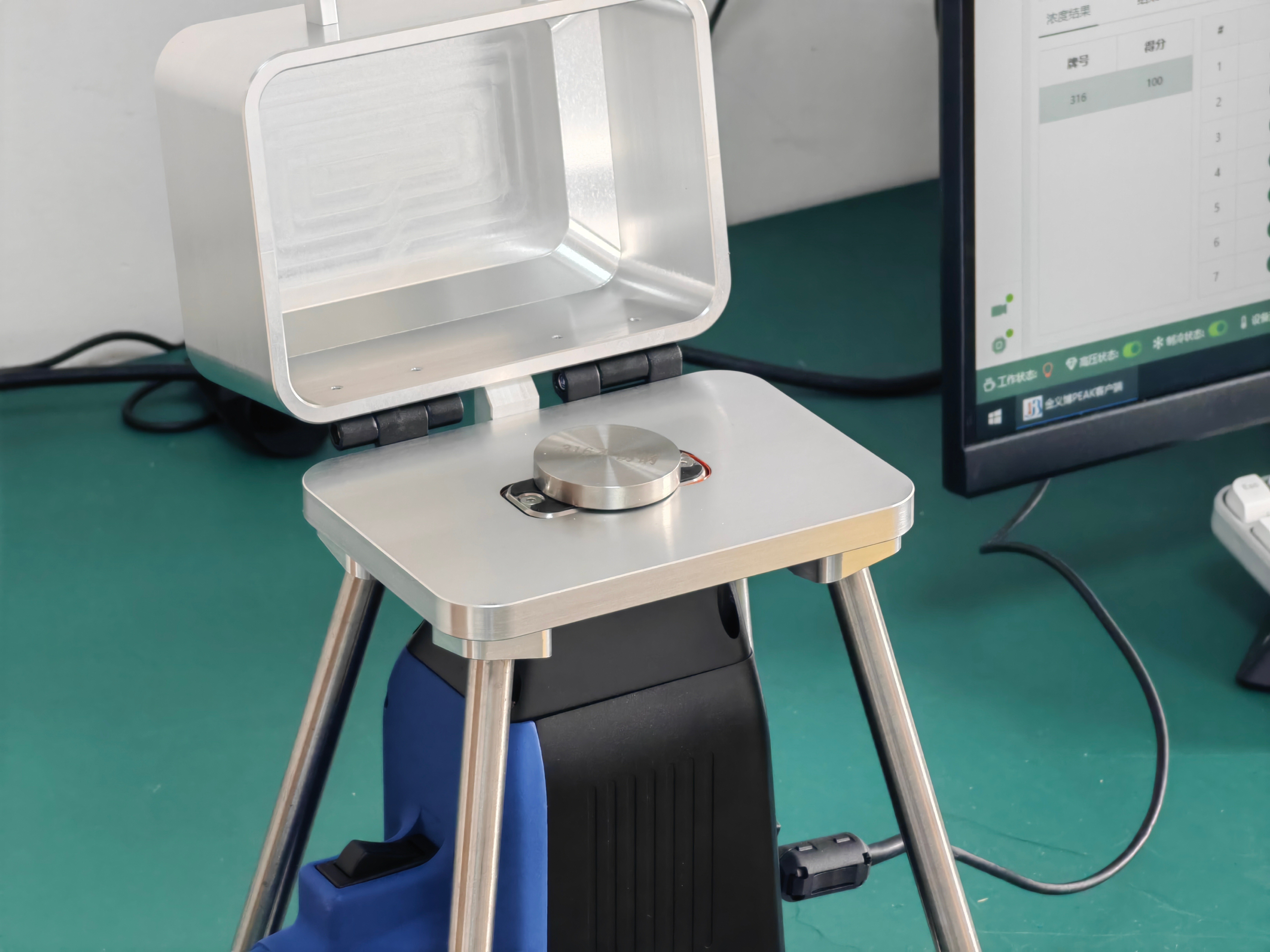

Entornos de laboratorio: Asegure el instrumento en un soporte de prueba XRF. Coloque los artículos pequeños dentro de un recipiente de muestra sellado o una cámara con revestimiento amortiguador para pruebas colimadas.
Entornos de clasificación en campo: Utilice alfombrillas de muestra de caucho o silicona de alta resistencia. Coloque las piezas pequeñas planas sobre la alfombrilla y baje suavemente la boquilla del analizador sobre ellas para evitar que rueden y se pellizquen.
Adapte los consumibles protectores a la aplicación
Análisis de elementos ligeros (Mg, Al, Si, P, S): Use ventanas de poliimida de fábrica respaldadas por cubiertas de película delgada reemplazables (como Proline, Mylar® o Ultralene®) como escudo principal contra polvo e impactos.
Análisis de metales pesados (Cu, Fe, Ni, Pb, Zn): Para modelos con ventana de berilio, instale un parachoques flexible de placa frontal de silicona para absorber impactos físicos directos durante el uso en campo exigente.
Reemplazo de consumibles: Reemplace las películas protectoras externas o los parachoques de la placa frontal inmediatamente al notar arañazos, polvo metálico incrustado o decoloración por aceite.
Procedimiento estandarizado de limpieza no destructiva
Ningún objeto duro debe entrar en contacto directo con la membrana del detector durante la limpieza.
Paso 1: Eliminación en seco del polvo superficial (rutina diaria de limpieza de polvo) Use un soplador de aire de goma industrial sin pelusa. Está estrictamente prohibido usar jeringas médicas para oídos con humedad residual y nitrógeno a alta presión dirigido a corta distancia. Expulse el polvo superficial y los residuos metálicos en un ángulo lateral de 45° para evitar un impacto vertical del flujo de aire que pueda rasgar la membrana.
Paso 2: Limpieza química suave para contaminación por aceite Cuando se acumulen manchas de fluido de corte o contaminantes en la ventana, tome un hisopo de algodón fino sin pelusa específico, humedézcalo con una cantidad mínima de etanol anhidro de alta pureza y páselo suavemente por la membrana en una sola dirección. No frote enérgicamente de un lado a otro ni ejerza presión vertical sobre la membrana. Deje que la superficie se seque al aire durante 1–2 minutos antes de reanudar las pruebas.
Operaciones prohibidas
No limpie en seco la membrana con pañuelos de papel normales ni papel grueso sin pelusa.
No aplique limpiadores químicos que incluyan acetona, diluyentes de pintura, ácidos fuertes o álcalis fuertes.
No frote la superficie con movimientos repetidos de limpieza intensa.
No use aire comprimido de taller para soplar directamente hacia la ventana a corta distancia (dicho aire contiene alta presión, humedad y aerosoles de aceite).
3. Gestión de activos empresariales y marco de mantenimiento
Prevenir daños en el hardware requiere combinar el cumplimiento de los operadores con las políticas institucionales de gestión de equipos:
1. Certificación de operadores de doble vía
Incorpore los protocolos de seguridad radiológica y protección de la ventana del detector en la incorporación obligatoria de empleados. Los operadores deben aprobar tanto exámenes teóricos como evaluaciones prácticas de manipulación antes de recibir autorización para operar unidades XRF portátiles. Realice capacitaciones anuales de actualización centradas en la manipulación de muestras de alto riesgo.
2. Protocolos de inspección por niveles
Auditorías diarias antes/después del turno: Los operadores deben realizar inspecciones visuales del conjunto de la ventana al inicio y al final de cada turno, comprobando microdesgarros, hundimientos, acumulación de aceite o desprendimiento de los bordes.
Auditorías semanales de alto riesgo: Aumente la frecuencia de inspección a semanal en entornos hostiles, húmedos o polvorientos (por ejemplo, minas, patios de chatarra, plantas de decapado) para garantizar que no haya condensación de humedad ni acumulación de partículas detrás de la placa frontal.
Política de cuarentena inmediata: Si una película de ventana muestra cualquier signo de microporos, hundimiento o delaminación, ponga inmediatamente en cuarentena el analizador y registre una solicitud de mantenimiento. Operar una unidad con una ventana comprometida puede provocar la ventilación de la cámara de vacío, destruyendo el módulo detector SDD o Si-PIN.
Conclusión
La ventana del detector de un XRF portátil sirve como la barrera crítica para el análisis preciso de materiales. Su estado determina directamente la repetibilidad analítica, el tiempo de actividad del instrumento y el costo total de propiedad a largo plazo.
Al implementar procedimientos estandarizados de preparación de muestras, utilizar bancos de prueba específicos para cada aplicación, cumplir con métodos de limpieza no destructivos y aplicar inspecciones rigurosas de activos, las instalaciones industriales pueden eliminar más del 90 % de las fallas de las ventanas del detector causadas por los usuarios. Proteger este componente vital garantiza pruebas no destructivas (NDT) continuas, fiables y rentables en todas las operaciones de campo y laboratorio.
