¿Por qué deben enfriarse rápidamente las muestras de hierro fundido y someterse inmediatamente a análisis espectroscópico?

Muchos departamentos de control de calidad de fundiciones tienen una regla estricta: después del muestreo, el hierro fundido debe enfriarse rápidamente para completar el proceso de formación de hierro fundido blanco , rectificarse hasta quedar liso y someterse inmediatamente a análisis espectroscópico. Está estrictamente prohibido el enfriamiento al aire y las pruebas posteriores. Muchos operadores nuevos consideran que este proceso es redundante y demasiado estricto, pero este procedimiento operativo estándar es crucial para garantizar un análisis preciso de la composición del hierro y evitar el desecho masivo de hornos completos de piezas fundidas. La lógica subyacente es simple: un análisis espectroscópico preciso requiere una estructura de hierro fundido blanco uniforme y densa. Cualquier muestra de hierro fundido gris con grafito precipitado producirá datos distorsionados y no válidos.

1. Enfriamiento rápido: «congelar» la muestra en un estado detectable de hierro fundido blanco.

El propio hierro fundido tiene un contenido de carbono y silicio elevado , ambos componentes clave que favorecen la precipitación de grafito. Si la muestra se enfría naturalmente al aire, la baja velocidad de enfriamiento permite tiempo suficiente para que los átomos de carbono del hierro fundido líquido se difundan y agreguen, precipitando finalmente grafito libre en láminas o esférico y formando la estructura común del hierro fundido gris. El grafito, al ser un material aislante no metálico, se dispersa dentro de una matriz metálica, alterando directamente la conductividad uniforme de la superficie de la muestra. La detección espectroscópica depende de la excitación estable por chispa y la adquisición de datos de luminiscencia del plasma; las islas aisladas de grafito provocan alteraciones en la descarga y difusión de energía, haciendo imposible obtener señales espectrales estándar.

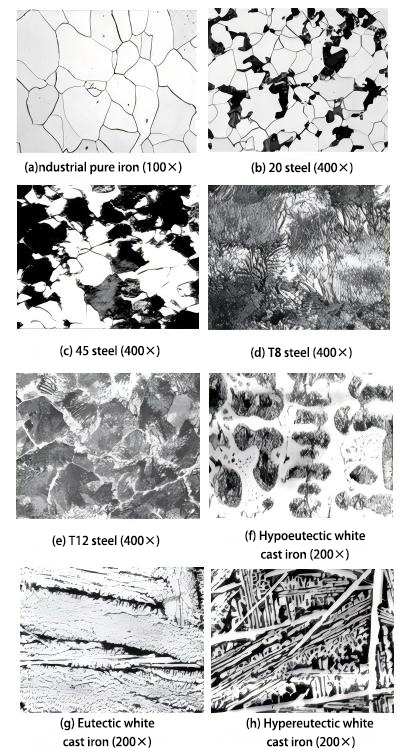

Solo mediante el uso de un molde de cobre especializado para enfriamiento rápido combinado con refrigeración por agua se puede suprimir por la fuerza la difusión y precipitación de los átomos de carbono, interrumpiendo el proceso de formación de grafito. En este punto, el carbono del hierro fundido líquido no puede precipitar grafito libre; en su lugar, se combina con el hierro para formar cementita, que se distribuye uniformemente en la matriz metálica como carbono combinado, formando finalmente una muestra de hierro blanco con granos finos, composición uniforme y microestructura consistente. Esta microestructura de hierro blanco sin grafito y con conductividad uniforme coincide perfectamente con el patrón de calibración de los estándares espectrales , y es la única condición fundamental para obtener datos precisos de detección espectral.

2. Debe medirse inmediatamente: la precipitación de grafito es irreversible.

Muchos operadores de taller tienen una idea equivocada: siempre que la muestra se enfríe rápidamente y se forme durante el muestreo, está cualificada, y no importa cuánto tiempo permanezca antes de la prueba. De hecho, el proceso de grafitización de las muestras de hierro fundido es continuo e irreversible. Incluso después de que la muestra se enfría y solidifica, y la superficie parece hierro blanco, el calor residual en el interior continúa impulsando la reacción de grafitización en estado sólido. Después de un breve periodo de reposo, precipitará una gran cantidad de grafito fino latente, que puede no ser claramente visible a simple vista, pero interferirá directamente con la detección espectral. Una vez que se generan impurezas de grafito, aparecerán problemas típicos de detección: excitación inestable por chispa, puntos luminosos difusos, valores significativamente bajos del elemento carbono en el núcleo y grandes fluctuaciones e imprecisiones en los datos de elementos de aleación clave como silicio, manganeso y fósforo.

Además, las muestras de hierro fundido recién formadas a alta temperatura son extremadamente reactivas. La exposición prolongada al aire generará rápidamente una capa densa de óxido en la superficie. Esta capa de óxido no solo aísla y bloquea la conductividad, sino que también absorbe la energía de excitación por chispa , agravando aún más los errores de detección. Por lo tanto, las operaciones estandarizadas del taller requieren que, después del enfriamiento rápido, la extracción de la muestra y el rectificado para eliminar la capa de óxido superficial y las rebabas, la muestra se someta inmediatamente a pruebas espectrales para minimizar las desviaciones de datos causadas por cambios en la microestructura y la oxidación superficial.

3. Los datos inexactos son la fuente del desecho masivo.

Las pruebas espectrales antes del horno son la «primera línea de control de calidad» en la producción de fundición. Su función principal es detectar rápidamente la composición real del hierro fundido líquido, calibrar con precisión el equivalente de carbono y facilitar que los técnicos ajusten en tiempo real el proceso de dosificación y fusión. Si se omiten los procesos de enfriamiento rápido y prueba inmediata, se obtendrán datos de composición distorsionados. Los operadores que ajusten la carga del horno y la temperatura basándose en datos incorrectos provocarán directamente una composición fuera de especificación de todo el horno de hierro fundido líquido. Las piezas fundidas posteriores son muy susceptibles a una serie de defectos de calidad como dureza anormal, propiedades mecánicas deficientes, porosidad por contracción y fragilidad, lo que finalmente provoca el desecho de todo el lote de productos y aumenta significativamente los costes de producción y las pérdidas de tiempo.

El principio fundamental del muestreo espectral antes del horno en la fundición es: enfriamiento rápido para conservar la estructura de hierro blanco y prueba inmediata para garantizar la precisión. Existe una diferencia clave: nuestras piezas fundidas de hierro terminadas requieren un enfriamiento lento intencionado para precipitar grafito, mejorando así la tenacidad y maquinabilidad de la pieza; sin embargo, las muestras previas al horno utilizadas para pruebas espectrales deben procesarse de la manera opuesta, utilizando enfriamiento rápido para fijar una estructura uniforme de hierro blanco, y la prueba debe realizarse inmediatamente después de la formación. El cumplimiento estricto de este proceso estandarizado es esencial para garantizar la precisión y validez de los datos de cada prueba de componentes, manteniendo así la calidad de las piezas fundidas producidas.

¡Póngase en contacto con nosotros para más consultas o información detallada!

Tel:+86-183-5283 6805

Correo electrónico:sales@jinyibo.com

Web:www.jinyibo.com
