Soluciones para la mitigación de errores en el análisis de composición del acero inoxidable mediante espectrómetro OES

Con la mejora continua de los requisitos del mercado en cuanto a la calidad del producto, las empresas manufactureras necesitan urgentemente fortalecer sus sistemas internos.control de calidadsistemas. En elacero inoxidablesector manufacturero,espectrómetros de emisión óptica(Espectrómetros OES) han sustituido gradualmente a los métodos tradicionales de análisis químico y se han convertido en el equipo principal para la inspección de la composición antes del horno y para los productos terminados, gracias a sus ventajas técnicas, como la alta precisión de detección y el corto ciclo de análisis.

Sin embargo, diversos factores durante el proceso de detección pueden provocar desviaciones en los resultados de las mediciones. Analizar sistemáticamente las fuentes de error e implementar medidas de control específicas es fundamental para garantizar la exactitud de los datos de detección. Se deberá implementar un control específico desde los siguientes aspectos:

1. Estandarizar los procedimientos de muestreo y preparación de muestras.

El método de muestreo y la calidad del pretratamiento de la muestra afectan directamente a la precisión de las pruebas.

Muestreo para análisis en el lado del hornoPara un muestreo rápido, debe utilizarse el corte en caliente. Si las muestras presentan defectos de fundición, como grietas o porosidad, deben desecharse y volver a muestrearse.

Tratamiento de enfriamientoLas muestras calientes deben enfriarse rápidamente en agua corriente para favorecer la formación de las fases de martensita y austenita, mejorando así la precisión en la determinación del contenido de carbono.

Muestras de acero inoxidable con alto contenido de carbonoTras el corte, las muestras deben enfriarse lentamente para evitar que se agrieten debido a una tensión interna excesiva.

Muestras de hierro fundido y hierro fundido nodular: Asegurar la formación completa de la estructura blanca; la temperatura de muestreo, la velocidad de enfriamiento y el tiempo de desmoldeo deben cumplir estrictamente con las normas pertinentes.

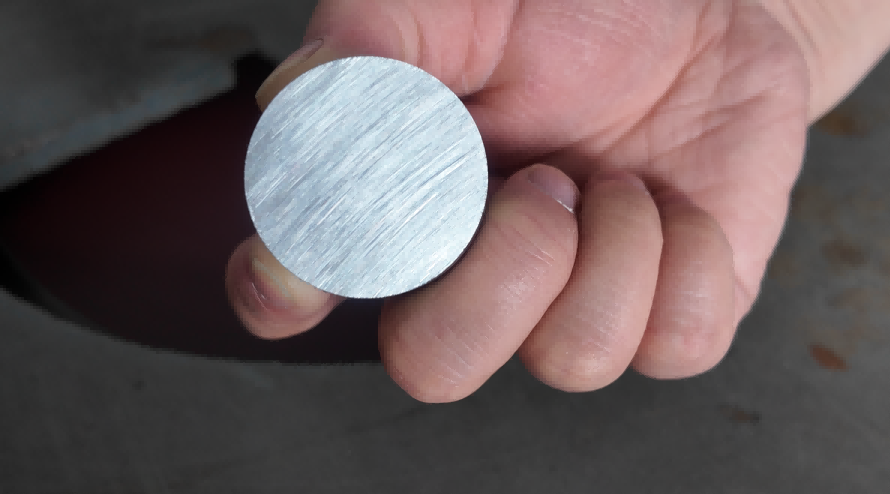

Rectificado de superficies: Seleccionar las herramientas de rectificado adecuadas según las características del material para eliminar por completo las capas de óxido superficiales, garantizando una superficie de excitación plana y limpia para una mayor precisión en la prueba.

2. Mejora de la competencia profesional del personal operativo

El personal de pruebas es el elemento central de lacontrol de calidadEl sistema, su competencia profesional y sus habilidades operativas determinan directamente la fiabilidad de los resultados de las pruebas. Las empresas deberán garantizar que el personal operativo posea las siguientes capacidades:

Conocimiento profundo de las propiedades del material analizado y de los principios de los métodos analíticos correspondientes.

Dominio de los procedimientos de operación de los equipos y de la resolución de problemas en caso de anomalías.

Poseer sólidos conocimientos sobre control de calidad para implementar una gestión y un control eficaces en todas las etapas del proceso de prueba.

Preguntas frecuentes

¿Cómo afectará un pulido inadecuado o la contaminación cruzada de abrasivos durante la preparación de la superficie de excitación a los resultados de las pruebas de un espectrómetro de emisión óptica OES?

A: La preparación de la superficie de la muestra es una fuente importante de errores enAnálisis OES, lo que contribuye tanto a errores aleatorios como a desviaciones sistemáticas. Un funcionamiento incorrecto puede provocar lecturas de elementos falsamente elevadas, baja repetibilidad y distorsión de los datos:

Contaminación por partículas abrasivas incrustadas

La presión de molienda incrusta mecánicamente las partículas abrasivas en la capa superficial de la muestra, que no se pueden eliminar soplando ni limpiando. Papel de lija a base de alúmina Esto provocará lecturas falsamente elevadas de aluminio (Al); el papel de lija de carburo de silicio (componente principal SiC) produce valores falsamente elevados de silicio (Si) y carbono (C). Por lo tanto, se deben utilizar papeles de lija y muelas abrasivas específicos para cada material de muestra a fin de evitar la contaminación cruzada.

Daños térmicos por sobrecalentamiento durante el proceso de molienda.

Un avance excesivo en el proceso de molienda o una refrigeración insuficiente provocan una oxidación localizada a alta temperatura en la superficie de la muestra. La película de óxido resultante dificulta la vaporización uniforme del metal base bajo excitación por chispa. La temperatura elevada también modifica la estructura metalográfica cercana a la superficie e introduce efectos de matriz de transformación de fase.

Defectos morfológicos y fallos en el sellado

Las irregularidades o rebabas en la superficie impiden un contacto hermético entre la muestra y la junta tórica del soporte de excitación. La entrada de aire en la cámara de excitación permite que el oxígeno y el nitrógeno atmosféricos absorban fuertemente las líneas espectrales del ultravioleta lejano (C, P, S, N). Además, provoca la dispersión de la chispa (desplazamiento del arco eléctrico), lo que reduce considerablemente la precisión y la repetibilidad de la medición.
